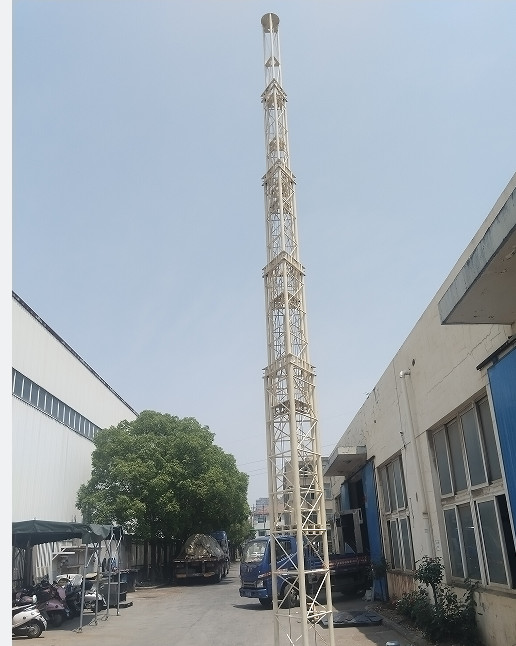

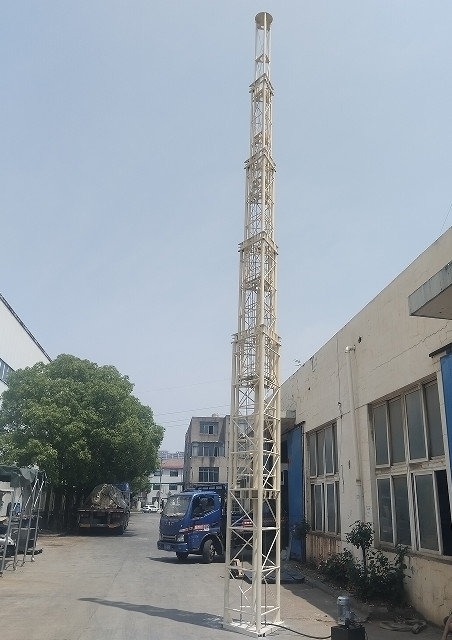

Tour en treillis de 75 pieds, tour de télécommunications portable de 25 m, cellule télescopique sur roues, tour

Une brève instruction

Nos tours statiques sont utilisées lorsque l'acquisition de la charge utile et l'accessibilité sont nécessaires, mais le transport du système de tour n'est pas nécessaire.Les systèmes peuvent être conçus avec des fonctions télescopiques et pivotantes pour permettre le retrait, le remplacement ou l'échange de la charge utile montée en haut.

Les tours permettent aux utilisateurs de configurer leur système à mesure que les exigences opérationnelles changent au cours de la durée de vie du produit.

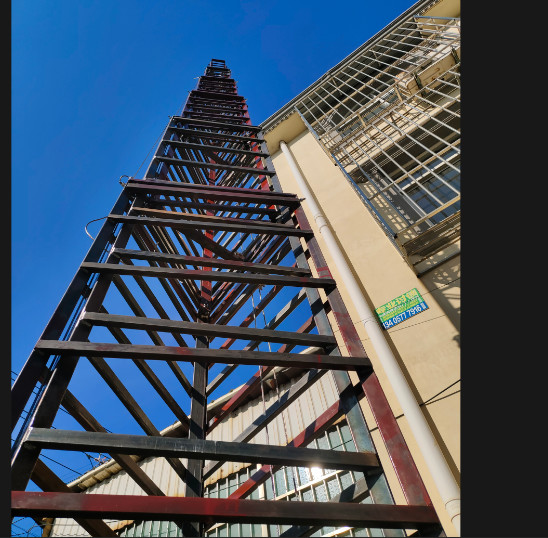

Constructions de tours:

Matériau: acier Q235

Taille: n°1 section de haut en bas (en bas sont les mêmes) 48*2mm (diamètre*épaisseur de paroi), barre de treillis 15*2mm

N° 2 48*2 mm, barre de treillis 15*2 mm

N° 3 60*2,5 mm, barre de treillis 20*2 mm + 15*2 mm

N° 4 60*2,5 mm, barre de treillis 20*2 mm + 15*2 mm

N° 5 76*2,5 mm, barre de treillis 25*2,5 mm + 20*2 mm

N° 6 76*2,5 mm, barre de réseau 25*2,5 mm + 20*2 mm

Plaque inférieure d'épaisseur de 12 mm

5 mm... type 7*19, charge raisonnable 443 kg, force de rupture 1329 kg.

6mm-- 7*19 type, charge raisonnable 638kg-force de rupture1914kg

Type 8mm- 7*19, charge raisonnable 1134kg, force de rupture 3403kg

2. Le roulement

15*35*11 roulements à rouleaux, charge maximale 500 kg par pièce

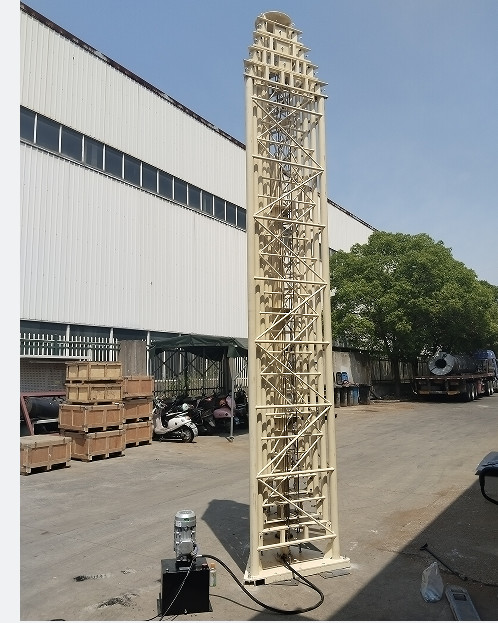

3. Cylindre hydraulique

Moteur de 4 kW, charge maximale 1,5 tonne
