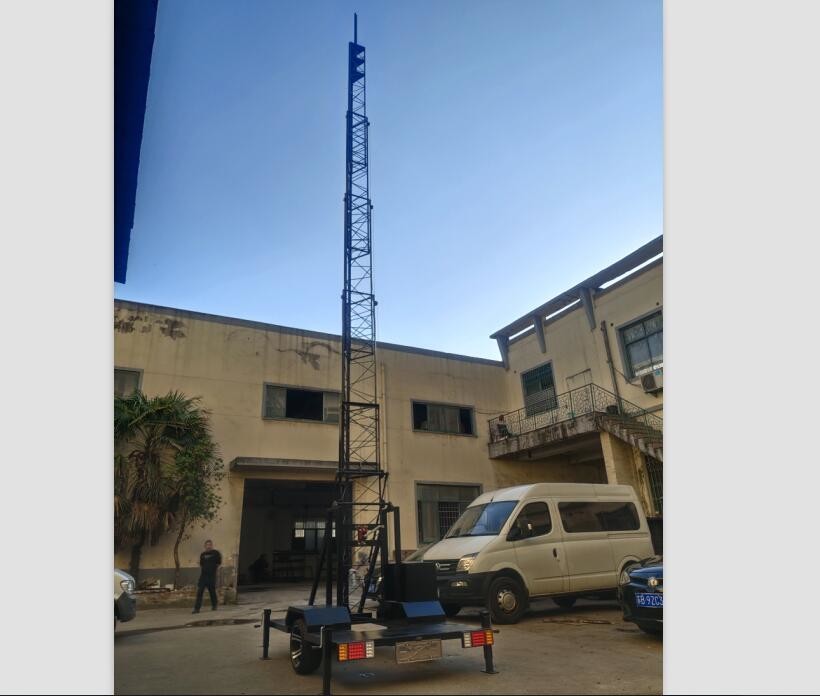

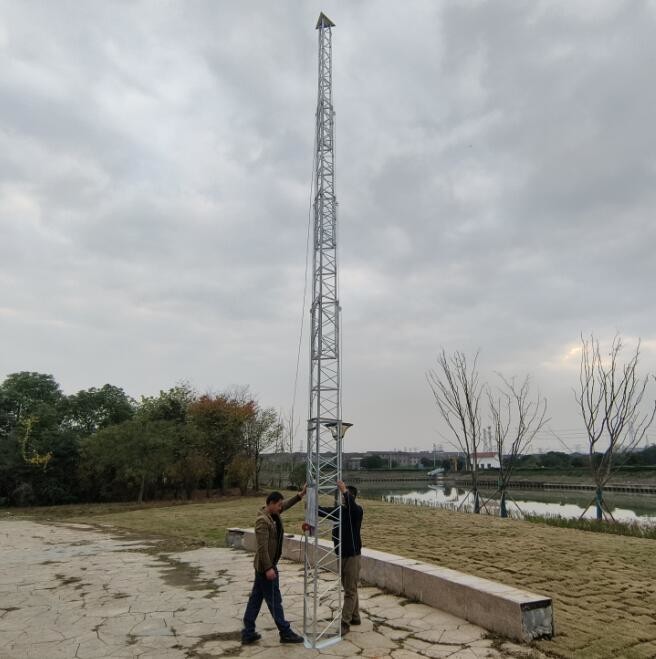

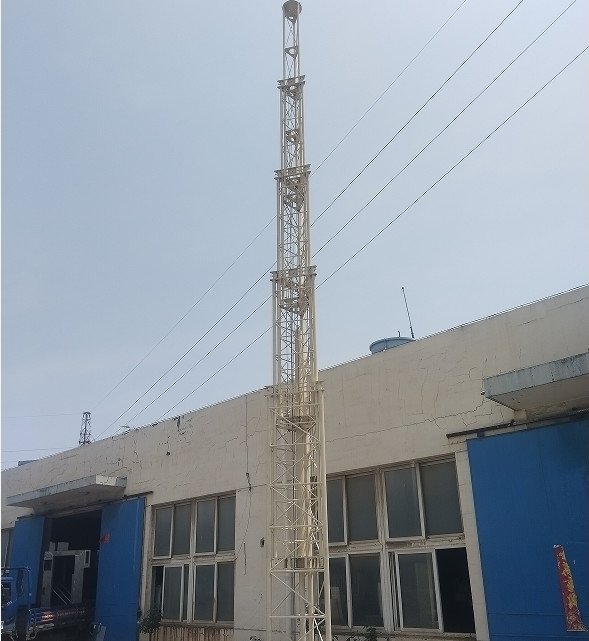

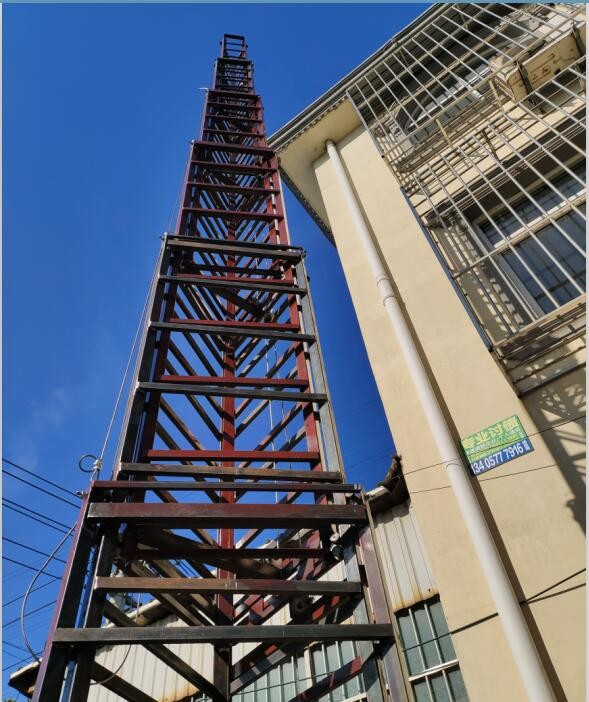

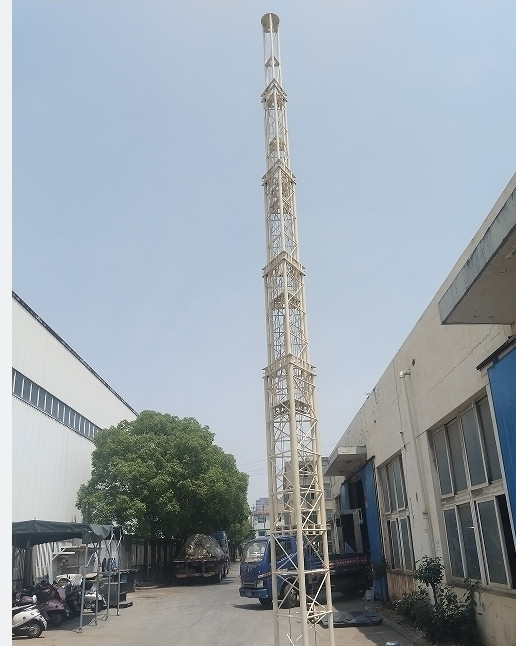

tour de réseau 30m tour de télécommunications portable cellule télescopique sur roues tour

Une brève instruction

Nos tours télescopiques portables sont conçues pour soulever des cibles lourdes.Facile à utiliser et à entretenir pendant la conception, cette tour est devenue un produit vedette sur le marché..

Constructions de tours:

Matériau: acier Q235

Taille: n°1 section de haut en bas (en bas sont les mêmes) 48*2mm (diamètre*épaisseur de paroi), barre de treillis 15*2mm

N° 2 48*2 mm, barre de treillis 15*2 mm

N° 3 60*2,5 mm, barre de treillis 20*2 mm + 15*2 mm

N° 4 60*2,5 mm, barre de treillis 20*2 mm + 15*2 mm

N° 5 76*2,5 mm, barre de treillis 25*2,5 mm + 20*2 mm

N° 5 76*2,5 mm, barre de treillis 25*2,5 mm + 20*2 mm

N° 5 86*2,5 mm, barre de treillis 30*2,5 mm + 25*2 mm

Plaque inférieure d'épaisseur de 12 mm

5 mm... type 7*19, charge raisonnable 443 kg, force de rupture 1329 kg.

6mm-- 7*19 type, charge raisonnable 638kg-force de rupture1914kg

Type 8mm- 7*19, charge raisonnable 1134 kg, force de rupture 3403 kg

2. Le roulement

15*35*11 roulements à rouleaux, charge maximale 500 kg par pc

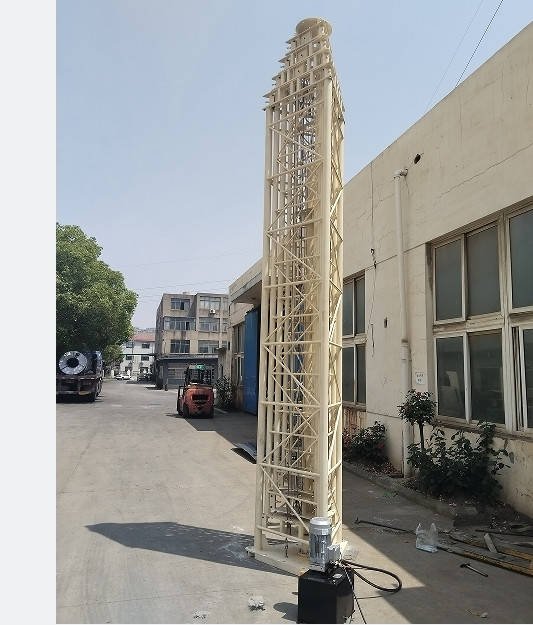

3. Cylindre hydraulique

Moteur de 4 kW, charge maximale 1,5 tonne
